APEX減速機輸出軸帶花鍵、多鍵、DIN5480

花鍵傳動有什么優點?在實踐中,花鍵齒輪有3個重要優點,但有時很難選擇。因此,在本文中,我們將解釋 DIN5480 標準的工作原理以及如何輕松地為您的應用選擇合適的減速機或小齒輪。

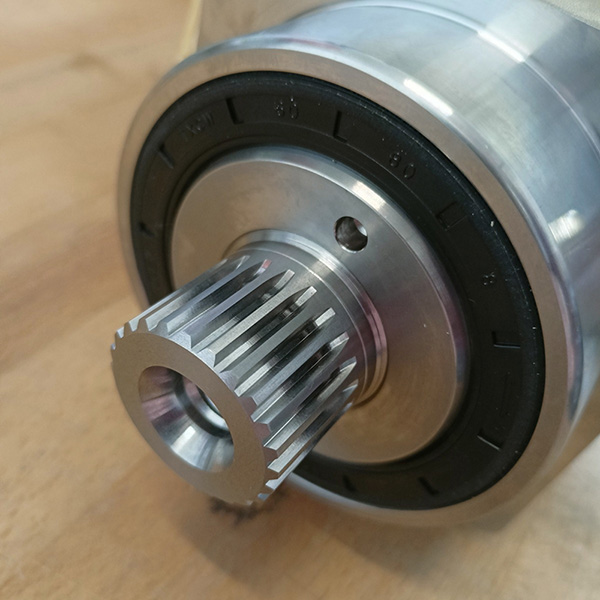

采用花鍵齒形的輸出軸也稱為 Multi-spie、DIN5480 或漸開線軸。具有特殊齒的軸有許多不同的名稱,例如,具有相同齒的小齒輪可以在其上滑動。




APEX減速機上花鍵輸出軸的 3 個優點

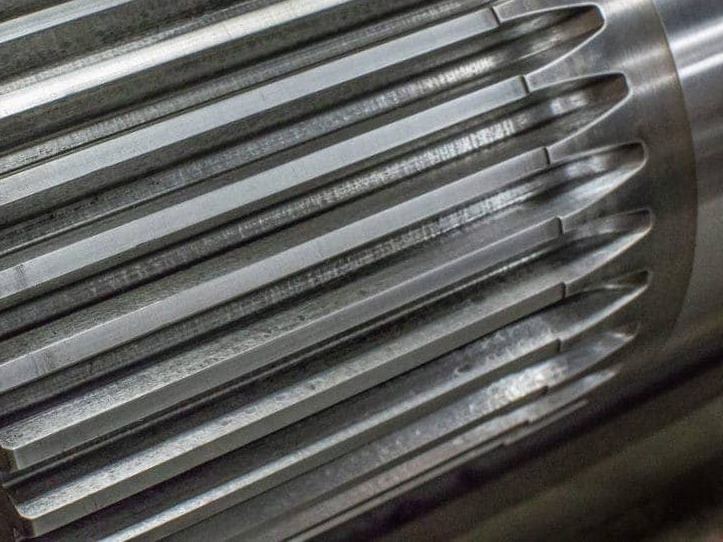

與花鍵連接相比,花鍵軸的優點在于它具有較小的齒隙,可以傳遞更多的扭矩,并且由于花鍵軸的齒高低于鍵槽的高度,因此可以制造得更小。



DIN5480及輸出軸

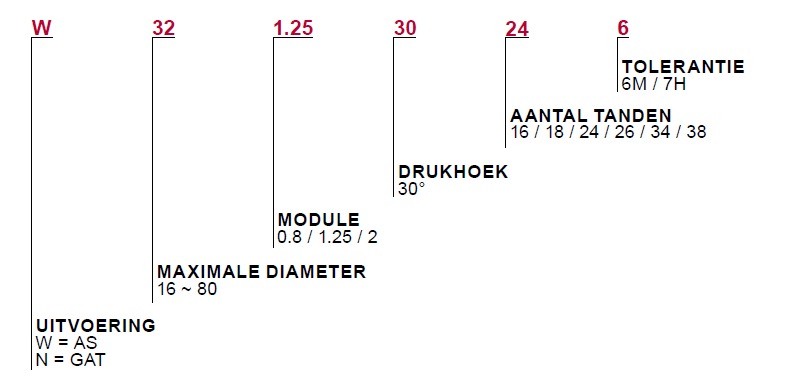

DIN5480 是一項德國標準,我們通過該標準描述齒輪箱和小齒輪,例如 W32 x 1.25 x 30 x 24 x 6。這在技術上描述了全花鍵軸。因此,N32-1,25-30-24-6 可以被推到 W32-1,25-30-24-6 上。我們在此圖中對此進行解釋?zhuān)?/p>



W代表“Welle”,意思是軸,N代表“Nabe”,意思是輪轂。DIN5480 中的壓力角始終為 30 度,實際上是多余的。公差(此處為 6)代表樣條線的“公差等級”。范圍從 5 到 12。數字越小,公差范圍越小或越緊。




DIN 5480 基于獨立于模塊的參考直徑。符合 ANSI B92.2M 和 ISO 4156 的花鍵齒不能與 DIN 5480 系列標準中描述的花鍵互換。

DIN5480 使用不同的類別和版本,Apex Dynamics 只使用最準確的花鍵減速機。


購買帶有花鍵輸出軸的APEX減速機

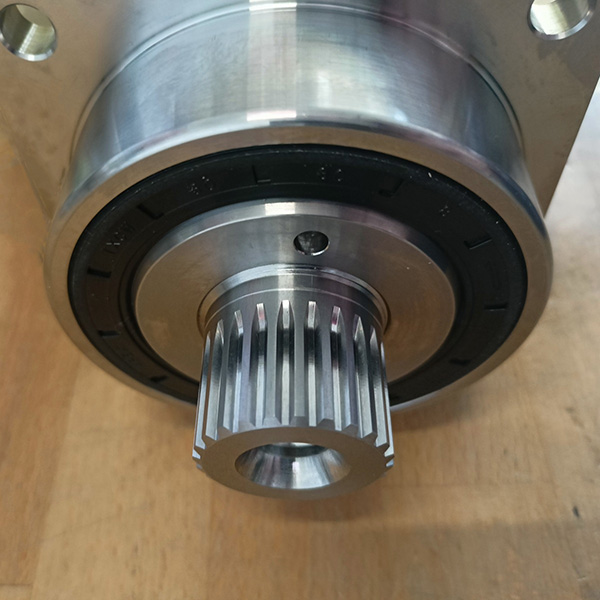

在我們的減速機中,全系列 AB/ABR、AF/AFR、AFH/AFHK 和 AFX/AFXR 以及準雙曲面 K 系列均可配備花鍵輸出軸。對于小齒輪,整個 D 系列(直齒輪和斜齒輪)均采用花鍵齒。




您想了解有關帶花鍵齒輪的輸出軸的更多信息,或者想知道我們會(huì )為您的應用推薦什么?然后聯系 Apex Dynamics,我們將很快(通常在同一天)回復您并給出答復。
